Poidło korytowe uchylne Suevia 130.8522 – 1,5 m, 55 l, stal nierdzewna, montaż ścienny

Poidło korytowe uchylne Suevia 130.8522 – 1,5 m, 55 litrów, montaż ścienny

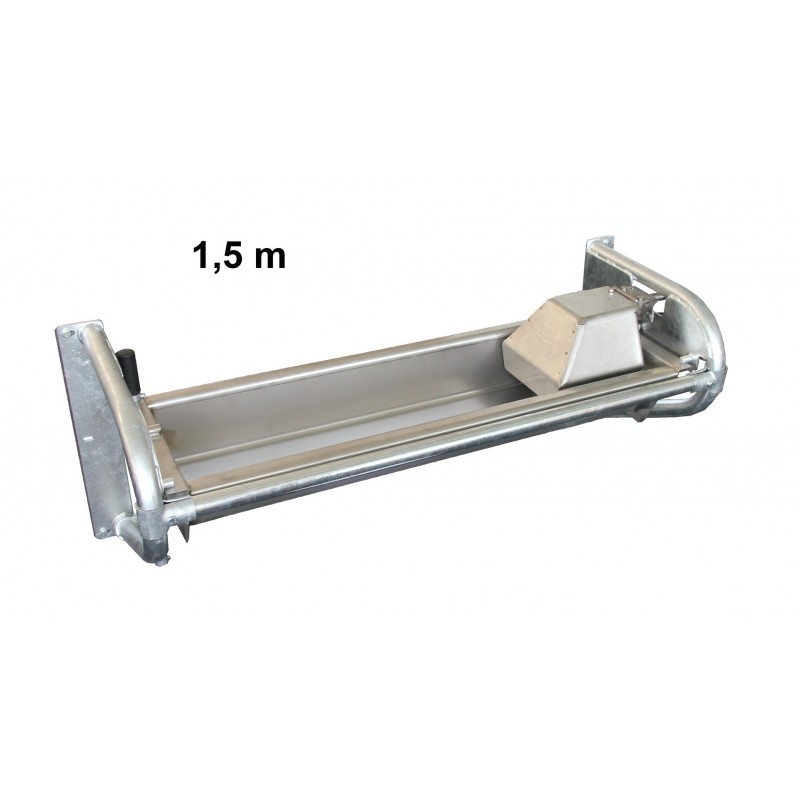

Suevia 130.8522 to płaskie koryto uchylne ze stali nierdzewnej, montowane do ściany na ocynkowanych konsolach. Przeznaczone dla bydła mlecznego i opasowego w oborach wolnostanowiskowych. Płytka wanna o pojemności zaledwie 55 litrów, szybki zawór pływakowy MASTERFLOW (do 40 l/min) i możliwość opróżnienia jednym ruchem przez przechylenie koryta sprawiają, że woda jest zawsze świeża, a mycie poidła trwa chwilę. Produkt niemieckiej firmy SUEVIA HAIGES GmbH – Made in Germany.

Dlaczego płaskie koryto uchylne?

• Czyszczenie w kilka sekund – po zwolnieniu blokady (132.0885) koryto przechyla się dźwignią i cała zawartość wraz z osadem wylewa się na posadzkę lub do kratki ściekowej. Bez wiader, bez wybierania wody.
• Mniej wody, mniej gnojowicy – płytka wanna 55 l zamiast typowych 200 l w klasycznych poidłach uchylnych. Według producenta przy myciu co 2 dni oszczędność sięga do 25 000 litrów wody rocznie na jedno poidło, a do zbiornika trafia odpowiednio mniej wody.
• Zawsze świeża woda – mała objętość wymienia się szybko, a zawór MASTERFLOW uzupełnia ją z wydajnością do 40 l/min, więc nawet kilka krów pijących jednocześnie nie opróżni koryta.
• Swobodny dostęp do lustra wody – otwarta powierzchnia i optymalna wysokość picia; krowy piją naturalnie, dużymi łykami.

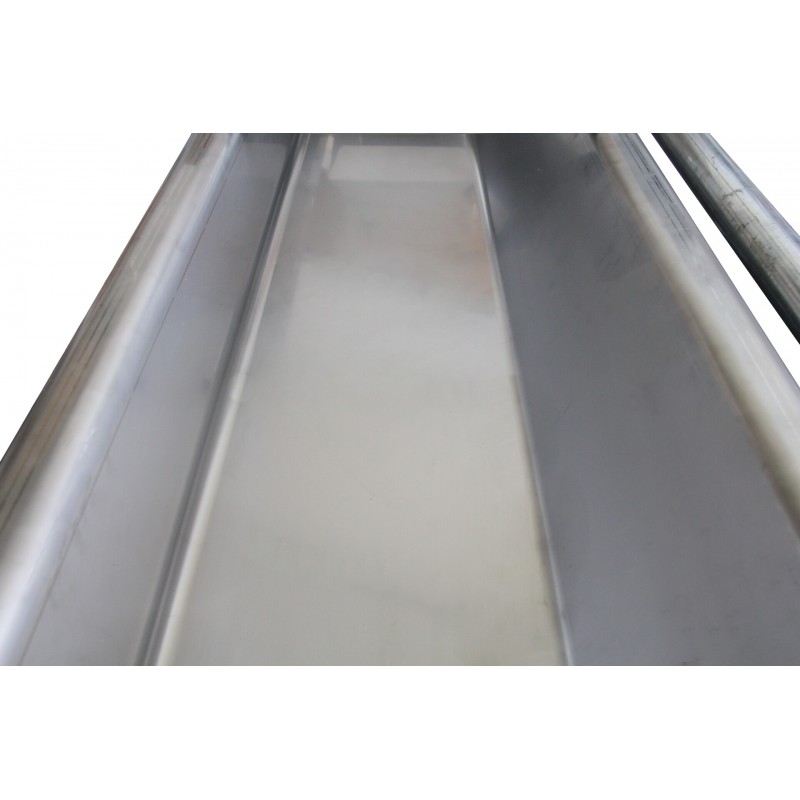

• Bezpieczna konstrukcja – duże zaokrąglenia wanny, bez wystających narożników i krawędzi, o które zwierzę mogłoby się zranić.

Konstrukcja i montaż

• Wanna ze stali nierdzewnej – gładka, higieniczna, odporna na korozję i środki myjące.
• Ocynkowane konsole ścienne – montaż do ściany betonowej lub drewnianej na 6 śrub przelotowych.
• Stałe przyłącze wody 3/4" GZ – nie wymaga elastycznego węża, który mógłby pęknąć przy przechylaniu.
• Zasilanie z prawej lub lewej strony – wystarczy przełożyć zawór na drugą stronę (dźwignia przechylania zawsze po przeciwnej stronie niż zawór). Doprowadzenie wody od dołu lub z boku.

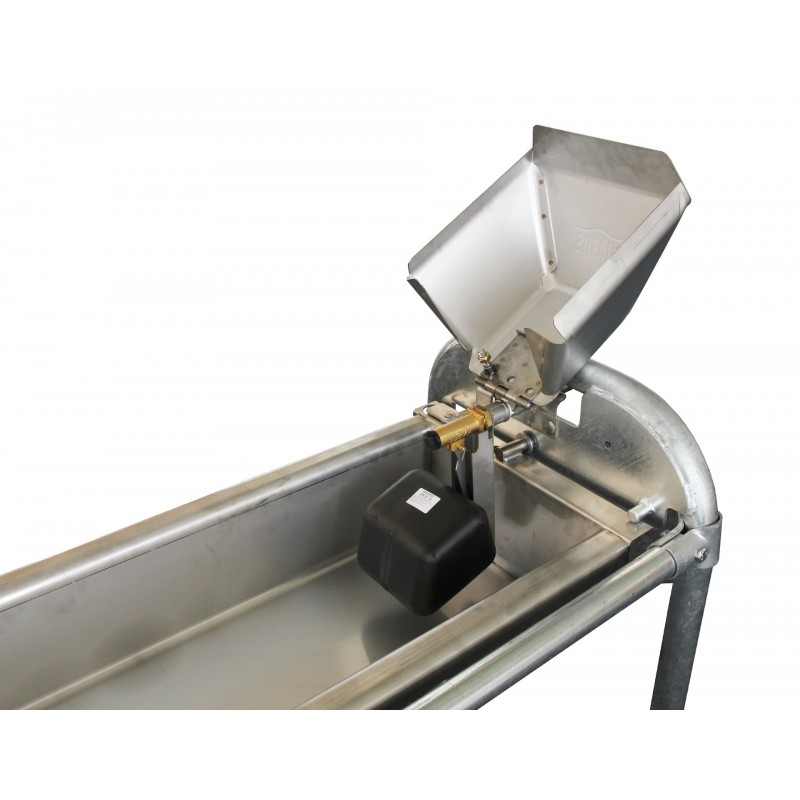

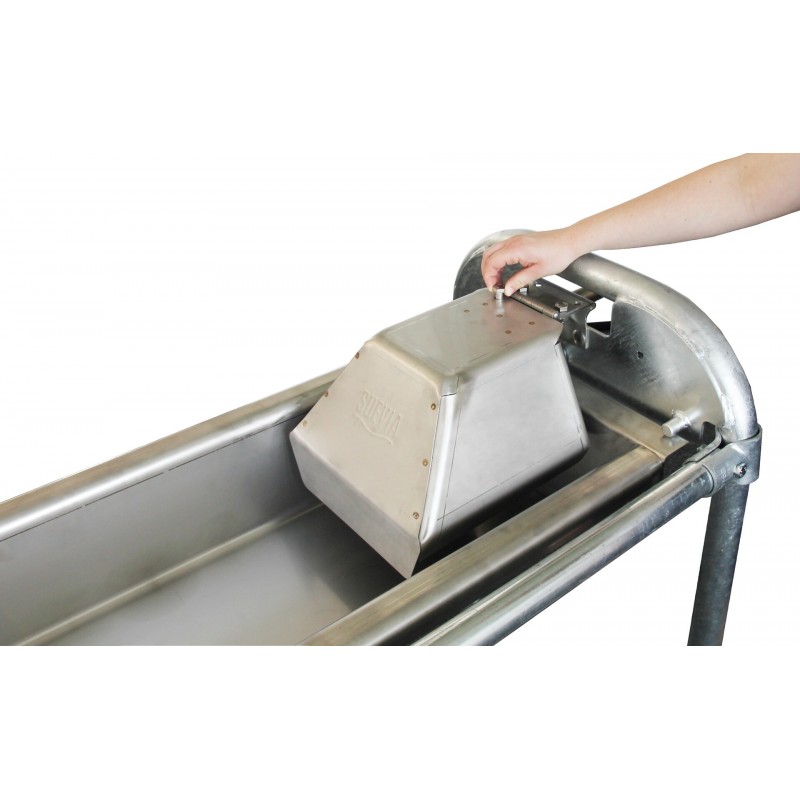

• Pokrywa zaworu otwierana bez narzędzi – szybki dostęp do pływaka i łatwa regulacja poziomu wody (przesuwany pływak na dźwigni zaworu).
• Ciśnienie robocze do 5 bar – można podłączyć bezpośrednio do sieci wodociągowej lub hydroforu.

Ochrona przed zamarzaniem – akcesoria (dokupowane osobno)

Do poidła 130.8522 SUEVIA oferuje kilka systemów przeciwzamrożeniowych. Można je dobrać do warunków w oborze – od budynku nieogrzewanego po otwartą wiatę.

1. Grzałka pod wanną – 131.6061 (24 V, 180 W)

• Montaż od spodu wanny, bez ingerencji w jej wnętrze.
• Wewnątrz koryta nie ma żadnych elementów ani krawędzi, które przeszkadzałyby w myciu.
• Chroni wodę w poidle przed zamarznięciem do -20 °C.
• Dedykowana dla długości 1,5 m (130.8522 i 130.8532).

2. Grzałka w wannie – 131.6063 (24 V, 180 W)

• Grzałka z osłoną ze stali nierdzewnej i puszką przyłączeniową.
• Chroni przed zamarzaniem do -20 °C.
• Montaż wymaga wywiercenia w dnie wanny tylko czterech otworów według szablonu.

3. Grzałka zaworu – 131.0527 (24 V, 7 W)

Dodatkowe zabezpieczenie zaworu pływakowego w regionach o bardzo mroźnych zimach. Można ją stosować razem z grzałką wanny.

4. Podłączenie do instalacji obiegowej (pętli grzewczej)

Gdy poidło jest włączone w pętlę wody z podgrzewaczem SUEVIA, przed mrozem chroniona jest zarówno woda w korycie, jak i sam przewód zasilający. Rozwiązanie sprawdza się szczególnie w dużych oborach z wieloma poidłami.

• Rura obiegowa 3/4" ze stali nierdzewnej – 131.0591. Pasuje do wszystkich długości koryta; oba przyłącza 3/4" znajdują się po stronie zaworu.
• Rura obiegowa 1" ze stali nierdzewnej – 131.6122 (dla 1,5 m). Przechodzi przez całe koryto i jest przeznaczona do dużych instalacji cyrkulacyjnych.

5. Strażnik mrozowy 3/4" – 131.0592 (bez prądu)

• Działa bez zasilania elektrycznego.
• Przy ryzyku mrozu otwiera się automatycznie i wpuszcza regulowaną ilość wody przez zawór pływakowy.
• Woda w korycie pozostaje w ruchu, dzięki czemu nie tworzy się na niej lód.
• Nadmiar wody odprowadza zestaw odpływowy montowany w ściance wanny, naprzeciwko zaworu.
• W zestawie elementy przyłączeniowe.

Zasilanie i ochrona doprowadzenia wody

• Grzałki 24 V zasila się przez transformator 230/24 V.
• Przed transformatorem można zamontować termostat zewnętrzny 101.0389, który automatycznie włącza i wyłącza ogrzewanie.
• Przewód grzewczy 24 V chroni rurę doprowadzającą wodę (odcinek ślepy, bez obiegu):
  • 101.0861 – 2 m, 20 W,
  • 101.1863 – 3 m, 30 W.
  Przewód podłącza się do grzałki poidła równolegle z zasilaniem z transformatora.
• Na rurach z tworzywa przewód grzewczy wolno układać tylko wtedy, gdy rura jest przeznaczona do wody ciepłej i zimnej. Przed nałożeniem przewodu owiń rurę taśmą aluminiową 101.1099, aby lepiej rozprowadzała ciepło.
• Przewody i izolację w zasięgu zwierząt zabezpiecz osłoną ze stali nierdzewnej:
  • 131.0581 – dla wody doprowadzonej od dołu,
  • 131.0582 – dla wody doprowadzonej z boku.
• Uwaga: przy włączonym ogrzewaniu poidło nie może pracować bez wody.

Specyfikacja techniczna

• Nr katalogowy producenta: 130.8522
• Typ: płaskie koryto uchylne (Flach-Schwenktrog), montaż ścienny
• Długość koryta: 1,5 m (całkowita z konsolami: 1560 mm)
• Pojemność: 55 l
• Materiał wanny: stal nierdzewna
• Konsole: stal ocynkowana, ścienne
• Zawór: pływakowy MASTERFLOW, korpus mosiężny
• Wydajność zaworu: do 40 l/min
• Przyłącze wody: 3/4" gwint zewnętrzny, z prawej lub lewej strony
• Ciśnienie wody: maks. 5 bar

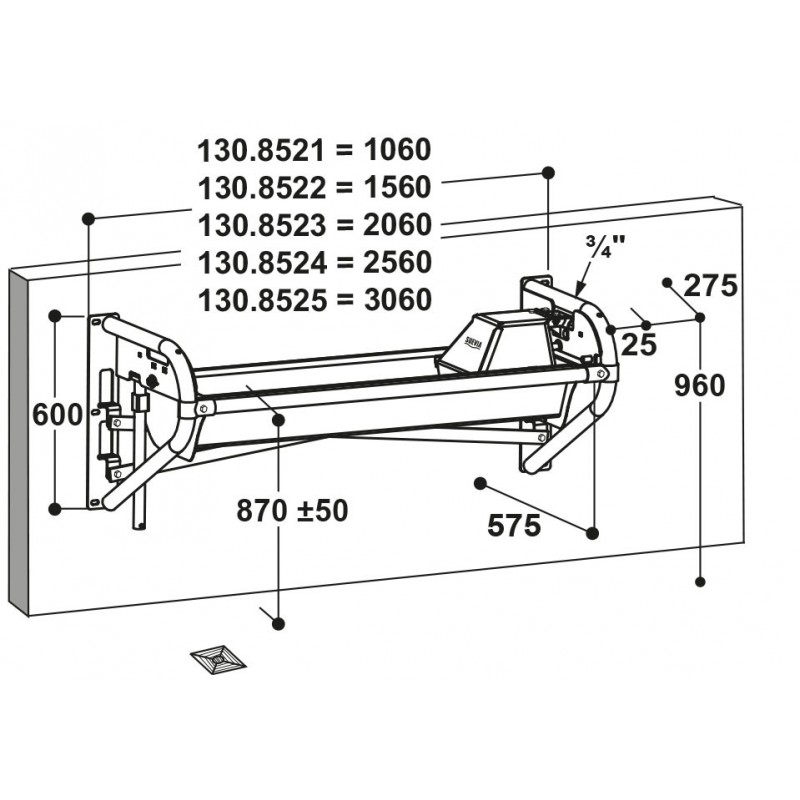

• Wysokość krawędzi wanny: 870 mm ±50 mm (regulowana miejscem montażu)
• Wysięg od ściany: ok. 575 mm; wysokość konsoli: 600 mm
• Rozstaw otworów montażowych: 1510 mm (poziomo), 2 × 280 mm (pionowo), otwory podłużne 20 × 13 mm
• Mocowanie: 6 śrub przelotowych (brak w zestawie)
• Kraj produkcji: Niemcy

Wskazówki instalacyjne

• Przed podłączeniem dokładnie przepłucz przewód wodny. Przy wodzie z piaskiem lub zawiesiną zalecany jest filtr SUEVIA 101.0487 przed zaworem.
• Instalację wykonuj zgodnie z normami DIN 1988 / PN-EN 1717 (ochrona sieci wodociągowej przed zanieczyszczeniem).
• Pod korytem przewidź kratkę lub odpływ na wodę wylewaną przy myciu.
• Podłączenie elektryczne grzałek powinien wykonać uprawniony elektryk; producent zaleca uziemienie poidła.

Wersja wolnostojąca tego samego koryta (konsole podłogowe) to Suevia 130.8532. Dostępne są też długości 1,0 / 2,0 / 2,5 / 3,0 m.
