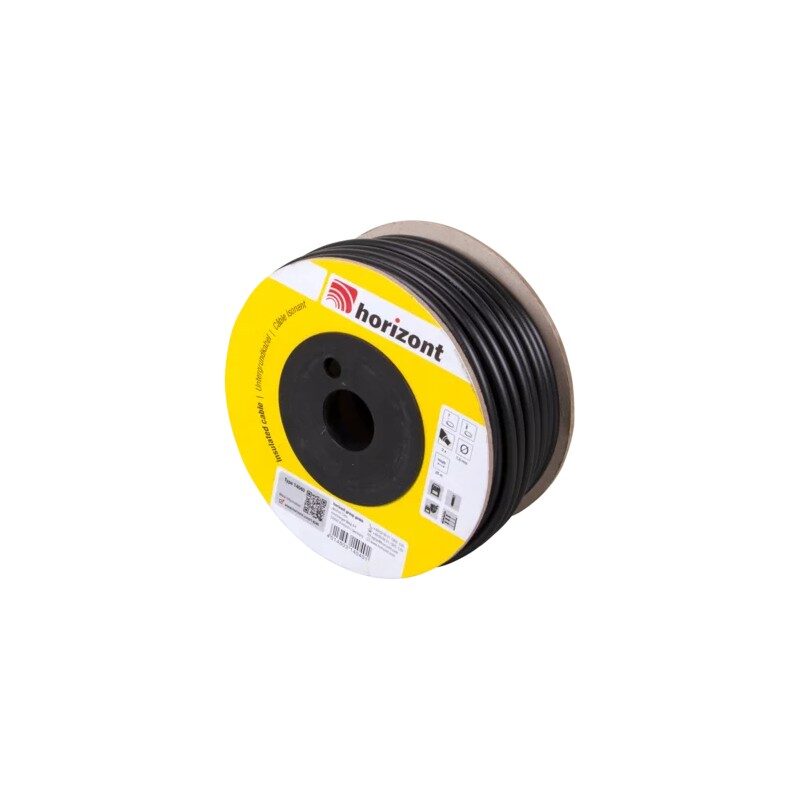

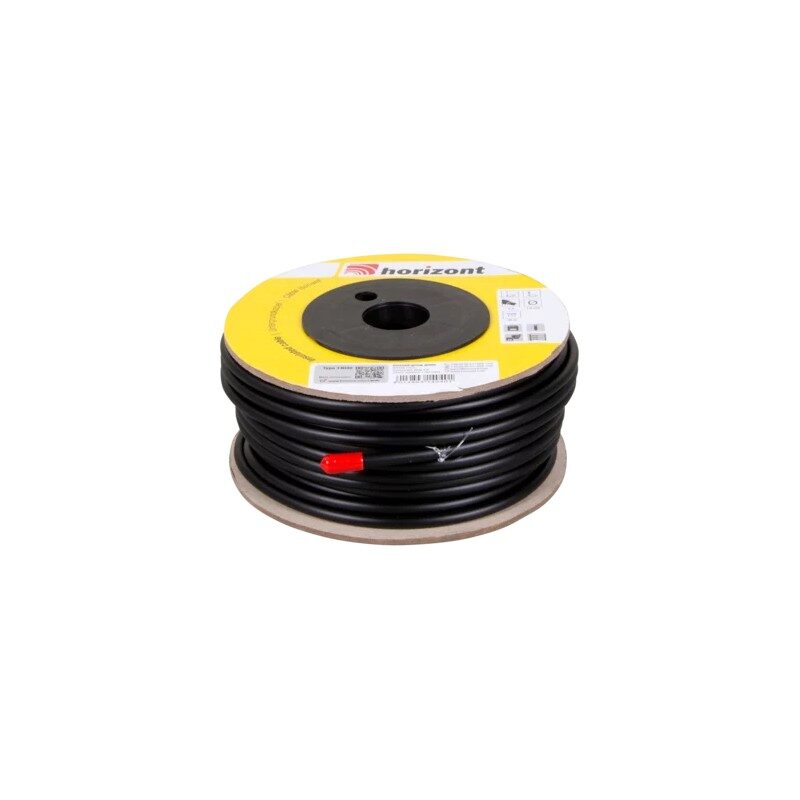

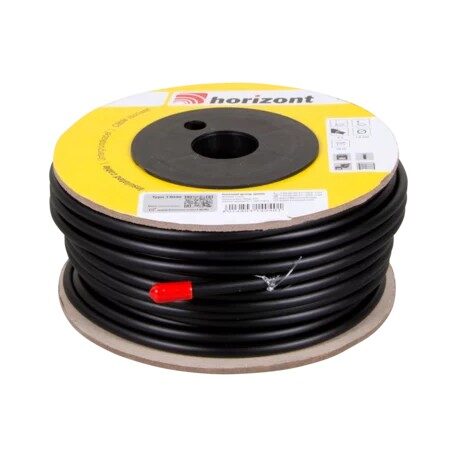

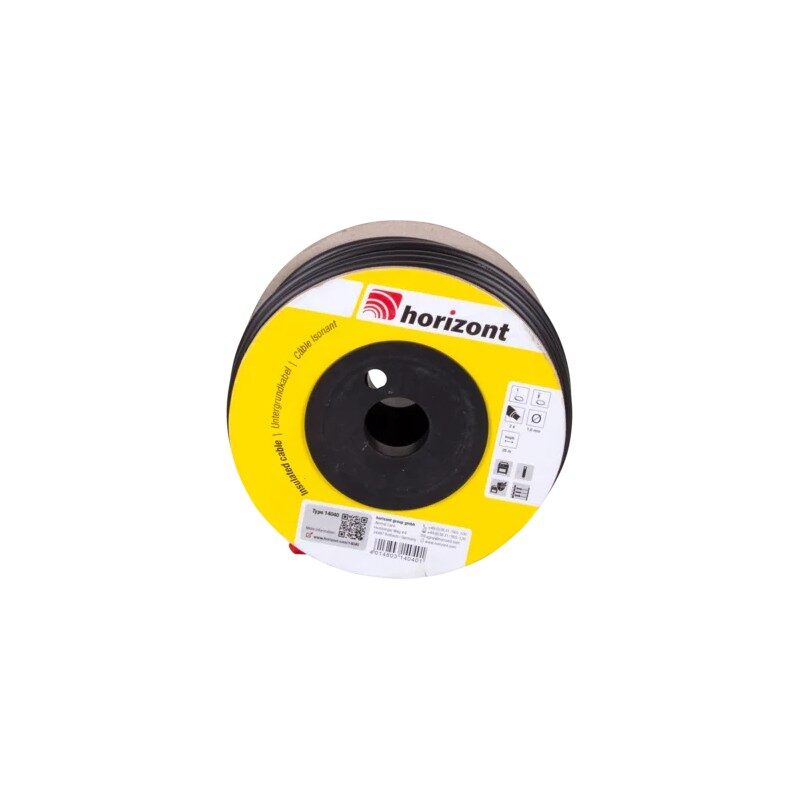

Kabel podziemny uziemiający do pastucha 25 m 1,6 mm Horizont

Kabel podziemny uziemiający do pastucha 25 m 1,6 mm Horizont

Wysokonapięciowy kabel uziemiający Horizont z rdzeniem o średnicy 1,6 mm służy do bezpiecznego prowadzenia impulsu elektrycznego pod ziemią oraz na powierzchni gruntu. Stosowany jest przede wszystkim do łączenia elektryzatora z bolcami uziemiającymi, doprowadzania zasilania do linii ogrodzenia oraz wykonywania bezprzerwowych przejść prądowych pod bramami pastwiskowymi.

Przewód posiada podwójną warstwę izolacji o odporności na przebicie do ok. 20 000 V. Konstrukcja z pojedynczą żyłą z ocynkowanego drutu stalowego zapewnia niską oporność na poziomie 0,07 Ω/m, co ogranicza straty energii w instalacji o doprowadzeniu do 500 m.

Najważniejsze cechy

• Odporność na wysokie napięcie: podwójna powłoka izolacyjna wytrzymuje napięcie rzędu 20 000 V, zapobiegając przebiciom do gruntu.
• Niski opór elektryczny: wartość 0,07 Ω/m umożliwia efektywne przekazywanie impulsu bez odczuwalnego spadku mocy elektryzatora.
• Ocynkowany rdzeń: stalowa żyła o średnicy 1,6 mm jest zabezpieczona przed korozją w wilgotnym środowisku.
• Uniwersalność montażowa: sprawdza się zarówno przy uziemieniu, jak i w roli kabla zasilającego linię ogrodzenia.

Zastosowanie i montaż w terenie

Kabel znajduje zastosowanie w trzech głównych obszarach instalacji pastucha elektrycznego:

• Podłączenie uziemienia: łączy zacisk uziemiający elektryzatora z prętami uziomowymi wbitymi w grunt, zamykając obwód elektryczny.
• Doprowadzenie prądu do ogrodzenia: umożliwia bezpieczne wyprowadzenie napięcia z budynku inwentarskiego lub stajni bezpośrednio na kwaterę wypasową.
• Obejścia bram pastwiskowych: ułożenie kabla pod przejazdem bramowym pozwala utrzymać napięcie na dalszych odcinkach kwatery nawet wtedy, gdy brama ze sprężyną lub taśmą jest otwarta.

W celu ochrony przewodu przed naciskiem kół maszyn rolniczych, kamieniami oraz uszkodzeniami mechanicznymi zaleca się układanie go w gruncie na głębokości co najmniej 30 cm, najlepiej w dodatkowej rurze osłonowej lub peszlu ochronnym.

Dane techniczne

Jak prawidłowo połączyć kabel z przejściem bramowym?

Kabel należy wkopać pod bramą i podłączyć równolegle do linii przewodzącej po obu stronach wjazdu. Dzięki temu odpięcie uchwytu bramowego w celu otwarcia przejazdu nie odcina zasilania w pozostałej części ogrodzenia.
