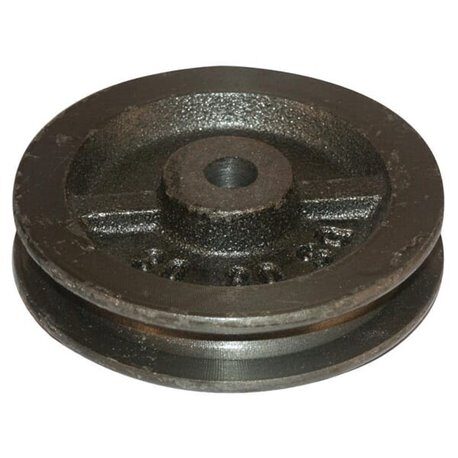

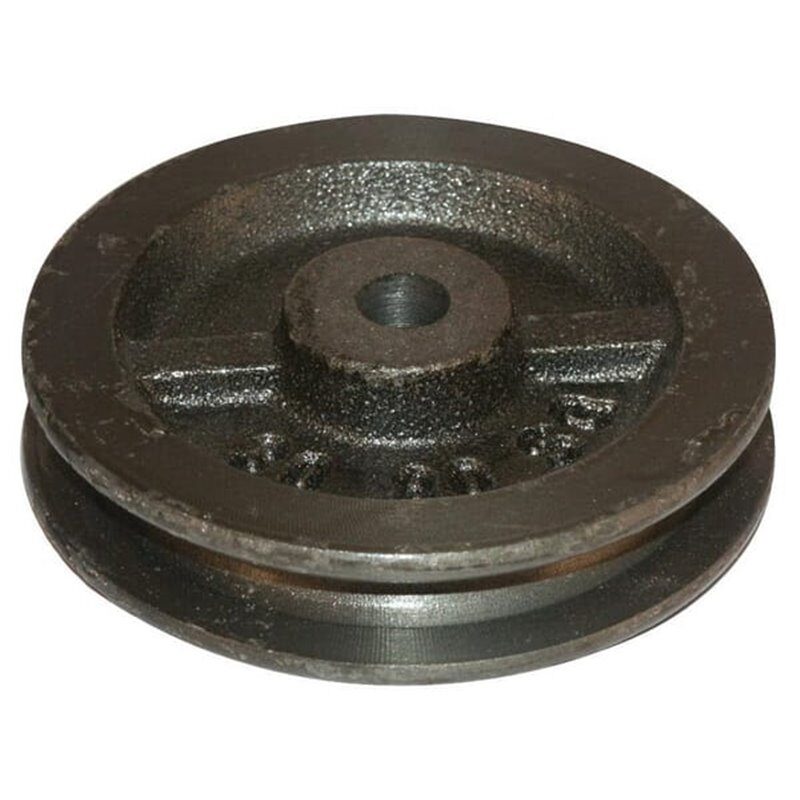

Rolka żeliwna do liny stalowej 80 mm otwór 10 mm

Rolka żeliwna do liny stalowej 80 mm, otwór 10 mm

Odlewana rolka żeliwna przeznaczona do prowadzenia lin stalowych w instalacjach gospodarskich, budynkach inwentarskich oraz warsztatach. Element o średnicy zewnętrznej 80 mm służy do zmiany kierunku biegu liny lub budowy zbloczy linowych w układach naciągowych i podwieszanych.

Część roboczą stanowi precyzyjnie toczony rowek o okrągłym profilu, który współpracuje z linkami stalowymi o średnicy do 9 mm. Centralny otwór w piaście o średnicy 10 mm jest wiercony, co zapewnia równomierne osadzenie na sworzniu montażowym lub śrubie nośnej.

Najważniejsze cechy

• Stabilna praca liny: okrągły, toczony rowek utrzymuje linę stalową w osi koła i ogranicza ryzyko jej zakleszczenia lub zsuwania się z wieńca.
• Sztywny odlew: konstrukcja z odlewu żeliwnego dobrze znosi stałe obciążenia statyczne występujące w systemach podwieszania.
• Fabrycznie wiercona piasta: otwór 10 mm umożliwia montaż na popularnych elementach złącznych bez konieczności dodatkowej obróbki warsztatowej.
• Wymiary do standardowych uchwytów: szerokość piasty 22,5 mm ułatwia dopasowanie rolki do widełek montażowych i zbloczy linowych.

Zastosowanie w gospodarstwie i montaż

Rolka znajduje zastosowanie w ciągach linowych obsługujących wyposażenie budynków inwentarskich, w tym w układach podnoszenia linii pojenia i paszociągów, sterowaniu kurtynami wentylacyjnymi, otwieraniu klap nawiewnych oraz w przydomowych wciągarkach ręcznych. Konstrukcja z odlewu sprawdza się w warunkach zapylenia i wilgoci panujących w chlewniach, kurnikach czy oborach.

Podczas instalacji rolkę należy osadzić na gładkim sworzniu lub śrubie o średnicy 10 mm. Dla zachowania płynnego obrotu i ograniczenia zużycia powierzchni roboczych zaleca się okresowe smarowanie osi piasty odpowiednim smarem maszynowym.

Dane techniczne

Jaka jest maksymalna dopuszczalna grubość liny do tej rolki?

Profil rowka został przystosowany do liny stalowej o maksymalnej średnicy 9 mm. Zastosowanie liny o większym przekroju spowoduje, że nie osiądzie ona w dnie rowka, co może prowadzić do jej spadania z koła.

Na jakim elemencie montuje się rolkę?

Rolka posiada wiercony otwór piasty o średnicy 10 mm, dlatego montuje się ją bezpośrednio na gładkiej osi, śrubie M10 lub odpowiednio zabezpieczonym zawleczką sworzniu 10 mm.
