Podgrzewacz wody z pompą cyrkulacyjną Mod. 311 3000 W 101.0311 Suevia

Podgrzewacz wody z pompą cyrkulacyjną Mod. 311 3000 W 101.0311 Suevia

Podgrzewacz wody z pompą cyrkulacyjną Suevia Model 311 służy do zabezpieczania instalacji pojenia przed zamarzaniem w budynkach inwentarskich oraz na zadaszonych wybiegach. Urządzenie utrzymuje stały ruch i zadaną temperaturę wody w zamkniętych, zaizolowanych rurociągach o łącznej długości do 250 m.

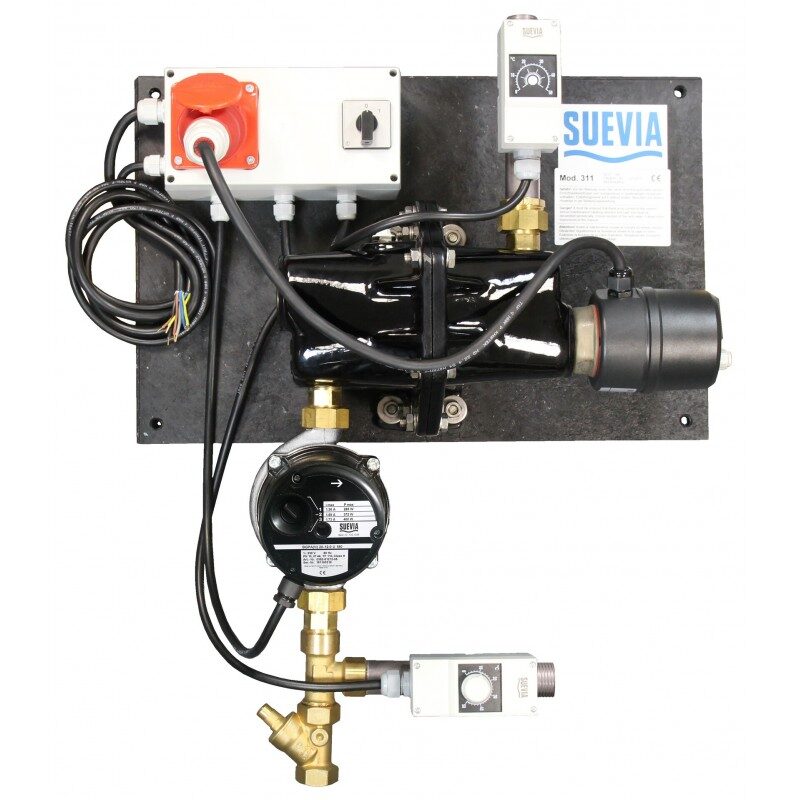

Zestaw jest fabrycznie zmontowany na płycie nośnej i przygotowany do podłączenia hydraulicznego oraz elektrycznego. Korpus elementu grzejnego wykonano z emaliowanego żeliwa, a dolną część pompy cyrkulacyjnej ze stali nierdzewnej, co zapewnia wysoką trwałość mechaniczną w warunkach środowiska inwentarskiego.

Najważniejsze cechy

• Obsługa długich obiegów: wydajna pompa cyrkulacyjna o mocy 400 W zapewnia sprawny przepływ wody w pętli o długości do 250 m (dla rur o średnicy ¾" lub 1").
• Efektywne dogrzewanie: grzałka o mocy 3000 W podgrzewa wodę zasilającą poidła, minimalizując straty cieplne w instalacji.
• Automatyczna regulacja powrotu: czujnik temperatury umieszczony na rurze powrotnej uruchamia grzałkę wyłącznie wtedy, gdy powracająca woda ochłodzi się poniżej wyznaczonego poziomu.
• Zintegrowana armatura zabezpieczająca: jednostka wyposażona jest w zawór odpowietrzający, zawór bezpieczeństwa ciśnieniowy, zawór zwrotny oraz klapę zwrotną.
• Ochrona przed przegrzaniem: wbudowany ogranicznik STB/STC odcina zasilanie modułu grzewczego w sytuacji awaryjnego wzrostu temperatury.

Zasada działania i wymagania instalacyjne

Urządzenie wymusza ciągły obieg wody w pętli zasilającej poidła. Woda powracająca z instalacji przepływa obok czujnika termostatu – jeśli jej temperatura spadnie poniżej wartości nastawionej przez użytkownika, następuje automatyczne włączenie grzałki. Ciągły ruch cieczy zapobiega tworzeniu się zatorów lodowych w newralgicznych punktach instalacji, takich jak podejścia pod zawory poideł.

Do bezpiecznego podłączenia elektrycznego wymagane jest doprowadzenie dwóch niezależnych obwodów zabezpieczonych wyłącznikami różnicowoprądowymi 30 mA: jednego trójfazowego 400 V dla elementu grzejnego oraz jednego jednofazowego 230 V dla pompy obiegowej.

Dane techniczne

Jakie zabezpieczenia elektryczne są wymagane do podłączenia urządzenia?

Do prawidłowego podłączenia podgrzewacza instalator musi zapewnić dwa osobne wyłączniki różnicowoprądowe o prądzie zadziałania 30 mA. Jeden wyłącznik służy do ochrony obwodu grzałki (zasilanie 400 V), a drugi zabezpiecza linię pompy cyrkulacyjnej (zasilanie 230 V).
